數控機床的維護與保養 （原文于廣東大川）未經允許不得轉載
1、控機床維護與保養的目的和意義
1.1、便于及早發現故障隱患、避免停機損失。
1.2、延長機床使用時間，增加機床壽命值。
1.3、保持數控設備的加工精度。
2、數控機床的維護與保養的基本要求
2.1、在思想上重視維護與保養工作。
2.2、數控機床良好的使用環境。
2.3、嚴格遵守正確的操作規則，提高操作人員的綜合素質。
2.4、要冷靜對待機床故障，不可盲目處理。
2.5、嚴格執行數控機床管理的規則制度。
2.6、專職維護與保養人員要有一定的電、氣、機械原理專業知識。
3、數控機床維護與保養的項目與方法.
3.1 制定點檢表：日常維護、定期維護（以下以點檢表舉例說明）
序號 點檢內容/日期 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
1 檢查電源電壓
2 檢查油路潤滑
3 檢查氣源、氣動原件
4 冷卻過濾有無堵塞
5 機床內、外有無清理
6 其它消耗易損件
3.2 以下用麗馳部分機床以舉例說明(以日、周、月、季、半年、年 分別說明)

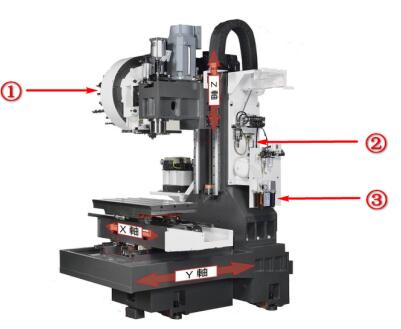

1、每 日 定 期 保 養（以CV系列舉例）：
①.執行T指令呼叫刀號，（或者手動模式下使刀盤旋轉）觀察刀盤旋轉時有無異常
②.檢查主軸錐孔內是否有雜物并進行擦拭清理，檢查主軸錐孔有無磨損
③.檢查三點組合氣壓表氣壓 是否正常（正常氣壓為6KG）
④.切削液水箱及過濾網清理。（使用水箱清理工具及時清理、水箱內殘留鐵屑及污垢保持水箱切削液的循環暢通。）
⑤.工作臺整理清潔防護。（使用工具：抹布. 防銹油. 擦拭劑等）（注：本公司工作臺采用研磨技術處理，精 度極高。 為保障客戶產品加工完整性，必須每日進行整理.清潔.防護）
⑥.檢查潤滑油機內潤滑油是否在安全線范圍內，少于安全線范圍請進行添加。 （注：添加潤滑油時請勿將濾網拿掉， 濾網能有效過濾油品中的雜質。
⑦.機床內部整理清潔防護。（使用工具：抹布.防銹油.擦拭劑等）（注：機床在加工過程中會(huì )產生鐵屑.鋁屑等…切屑液. 油在揮發使用過程會(huì )產生油垢。這些物質過多的囤積在機床內部，會(huì )阻礙各軸部件運行（如伸縮護罩等…）,同時也會(huì ) 降低各部件使用壽命。應定期定時對機床內部進行整理.清潔.防護，可有效延長機床各零部件使用壽命.）
2、每 周 定 期 保 養（以CV系列舉例）：
①.清理擦拭油冷系統防塵網及風扇內的污垢（使用噴氣槍或者易揮發性清潔液）
②.清理驅動器散熱箱散熱棉污垢及灰塵（使用噴氣槍或者易揮發性清潔液）
③.清理冷氣型電氣箱內防塵網及風扇（使用噴氣槍或者易揮發性清潔液）
④.操作箱操作面板鍵盤清理（使用清潔溶劑和抹布小心擦拭及清理）
⑤.切削液水箱及過濾網清理（使用水箱清 理工具及時清理、水箱內殘留鐵屑及污垢保持水箱切削液的循環暢通）
⑥.外罩清潔（使用氣槍.清潔溶劑.抹布定期對外罩進行清潔，保持機床外觀 整潔能有效延長機床使用壽命）
3、每 月 定 期 保 養（以CV系列舉例） ：
①.清理刀倉及其周?chē)姆e屑（使用氣槍.抹布.清潔液）
②.用T型扳手將油杯四顆固定螺絲拆開，清理油杯內污垢（使用T型扳手.清潔液）
③.用十字起將潤滑油機儲油箱四 顆固定螺絲拆開，清理儲油箱 內污垢（使用十字起.清潔液.）
4、每 季度定期保養 （以CV系舉例）：
①.執行指令檢查刀庫換刀動作，查看刀臂交換，刀套上下，刀盤 旋轉是否正常。（刀臂式：M80刀套下—M81刀臂扣刀—M82主軸松刀—M83刀臂交換—M84主軸夾 刀—M85刀臂退回—M86刀套上。斗笠式刀庫：M21刀庫左 M22刀庫右）
②.檢查各軸原點：（原點為基準點，各軸行程都是依據原點為基準而設定。各軸歸原點后檢查各軸向原點指示牌是否正確，檢查各軸電流值是否正常，檢查各軸運行時有無異常。）
③.在操作面板執行各指令并檢查各功能（請熟悉本公司所提供機床操作說明書 熟知面板上各功能鍵功能，依序執行檢查）
④.檢查各軸伸縮護罩。伸縮護罩對各移動軸起到關鍵的防護作用，出現異常時會(huì )導致螺桿及軌道等損壞。（ 1.檢查護罩有無異響。 2.檢查護罩有無破損。 3.檢查護罩內刮刷條有無磨損。）
⑤.檢查三點組合（三點組合為機床氣壓控制及過濾單元。 1.檢查三點組合高氣壓及低氣壓設定值是否標準。 2.檢查三點組合過濾杯是否正常，有無過濾水汽。 3.檢查三點組合油杯內錠子油使用情況）
5、每 半年定期保養（以CV系列舉例）：
①.刀庫刀盤.刀套間隙檢查（使用工具：T型扳手 L型內六角扳手）（1.使用T指令使刀盤旋轉，查看刀盤旋轉時有無異常。2.使用M指令查看刀套上下有無異常3.使用工具對刀庫外部板金進行拆卸，用手來回左右晃動刀盤，檢查刀盤間隙。4.用手上下扳動刀套檢查刀套上下間隙）
②.潤滑油機清理.檢查。（使用工具： T型板手 L型內六角扳手）（1.潤滑油機長期使用易產生油垢油垢會(huì )導致油路堵塞，使用工具拆卸油箱并進行清潔。2.檢查潤滑油機馬達是否旋轉。）
③.機臺水平調整檢查。（使用工具: 水平儀一組 水平調整桿）（清潔工作臺，將水平儀放置工作臺內檢測機床水平， 將水平調整至標準范圍內。
④.過濾油杯清理檢查。（使用工具：L型內六角扳手）（過濾油杯內油垢積存過多易導致機床油路堵塞， 用扳手拆開油杯用清潔溶劑進行清理）
⑤.水箱清理檢查。（使用工具： 活動扳手 L型內六角扳手）（水箱長期使用易積存碎屑，會(huì )影響機床噴水功能，影響水泵抽水功能。使用活動扳手拆卸水箱使水箱內污水排出，使用清潔溶
劑清潔水箱內部。）
6、每 年 定 期 保 養（以CV系列舉例）：
①.打刀缸錠子油更換（打刀缸長期使用缸內錠子油易產生污垢，會(huì )導致主軸松夾刀異常，換刀異常等報警，需定期更換）
②.驅動器電池更換檢查。（使用工具： 萬用表）（驅動器電池沒電會(huì )導致機床三軸行程丟失報警。報警號為Z71絕對位置檢測異常。將電池卸下，用萬用表檢測電池24V電壓進行檢測更換）
③.ATC凸輪箱潤滑油更換。（使用工具: L型內六角扳手）（凸輪箱長期工作，箱內齒輪運行摩擦會(huì )產生油垢。油垢過多會(huì )影響凸輪箱運行，箱內潤滑油需定期更換。使用內六角扳手將凸輪箱內潤滑油從卸油口中卸出，由注油口更換新品潤滑油）
④.電器柜檢查防塵條更換。（使用工具： 一字起 十子起）（機器長期運行會(huì )產生抖動，抖動會(huì )引起電路電線松動。1.使用工具對各電路電線進行鎖固檢查，查看是否松動。）2.防塵條對電器柜內各電路起防護作用，需定期檢查更換。
⑤.主軸檢查。（使用工具： 主軸檢棒 千分表） （軸是機床的核心部件，在實際加工中直接影響到產品 的好壞，需定期檢查。1.檢查主軸內錐孔有無損壞。2.主軸偏擺檢查。3.主軸中心與Z軸平行度檢查，X向Y向。）
⑥.電磁閥各功能檢查。（使用M指令及強制電磁閥檢查）（電磁閥控制著機床各功能電氣路運行，需定期檢查各功 能運行情況。1.主軸防塵吹氣檢查。2.主軸打刀吹氣檢查。3.可程式外吹氣檢查。4.刀套上下檢查）
⑦.主軸油冷循環油更換。（使用工具： L型內六角扳手）（主軸油冷循環系統為機床選配功能，適用于客戶產品高轉速加工。主軸 油冷系統能有效解決客戶高轉速加工時主軸所產生的熱伸長及主軸溫升過高等問題。同時降低主軸損耗，延長主軸使用壽命。）
7、每 兩 年定期保養（以CV系列舉例）：
①.幾何精度檢查調整。 （使用工具： 水平儀---水平調整板手---千分表---千分表座---主軸檢棒---400方型角規）機床幾何精度是綜合反映機床關鍵零部件組裝后的綜合幾何形狀誤差，對產品加工好壞起到關鍵作用�？蛻�(hù)在使用本公司產品時應定
期進行檢查調整。
②. 三軸比例分配器更換及油路檢測。 （使用工具：8—10 開口扳手內六角扳手一套）各軸運行需保障油路通暢，否則會(huì )導致零部件異常壞，（如軌道.滑塊.螺桿等），需定期保養檢查。
